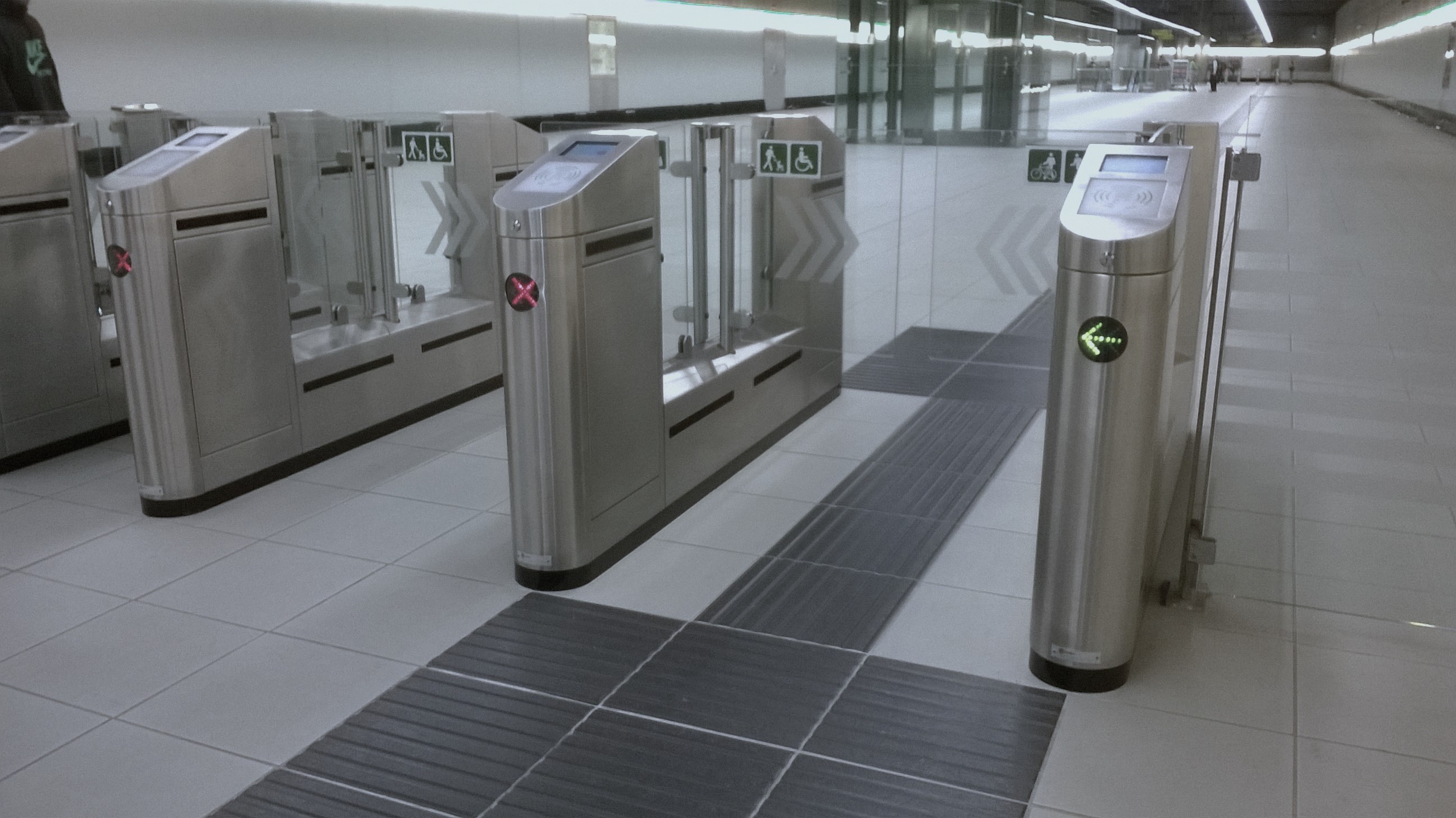

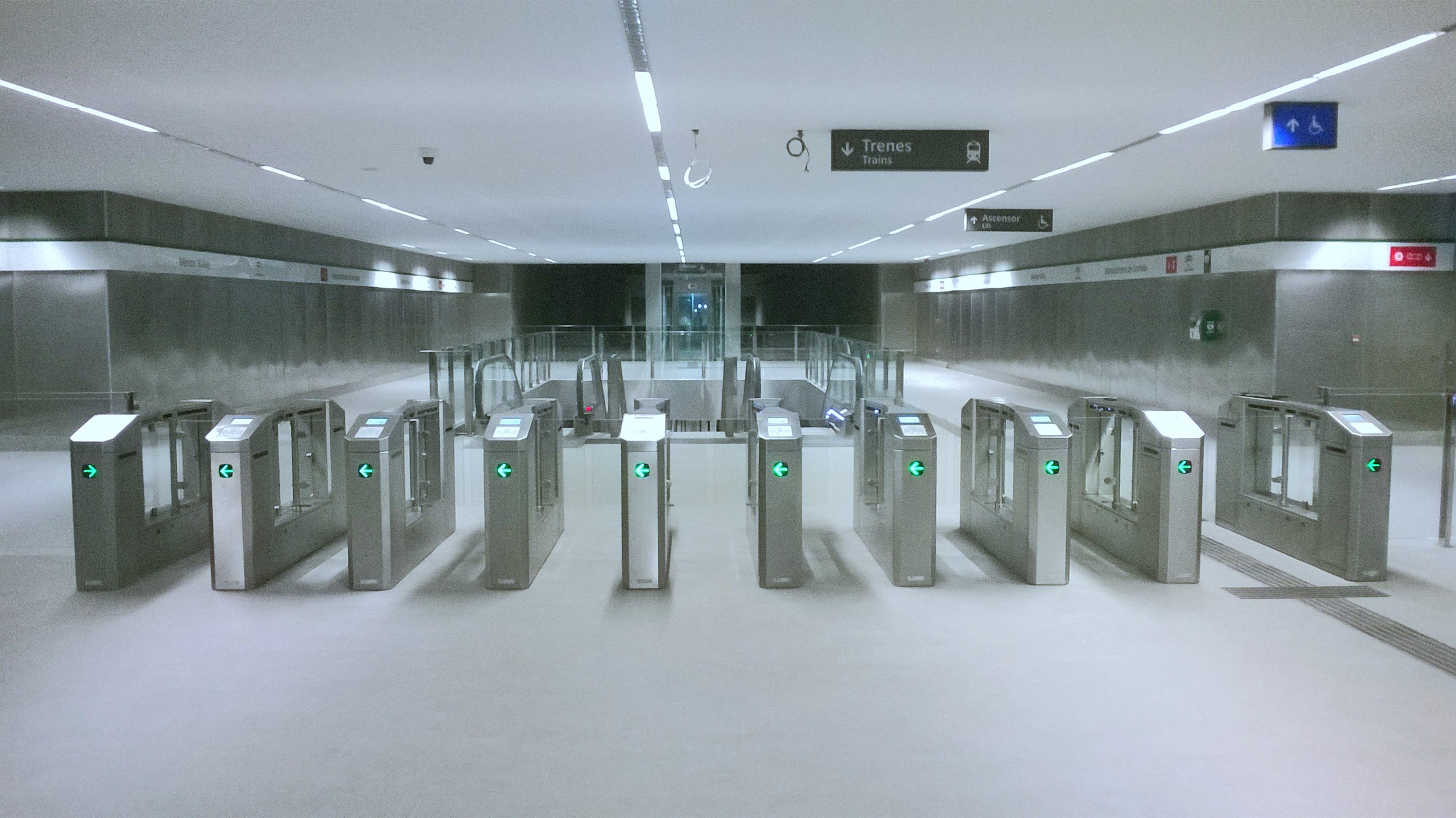

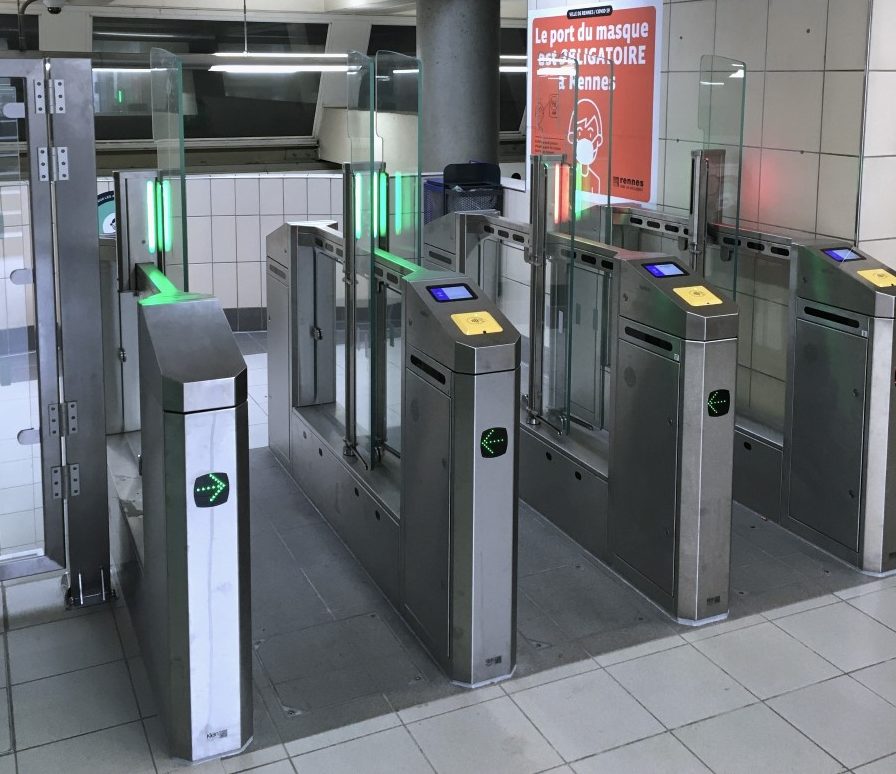

Pour diverses stations de métro et gares rennaises, nos équipes ont mis en place des solutions de contrôle d’accès pour […]

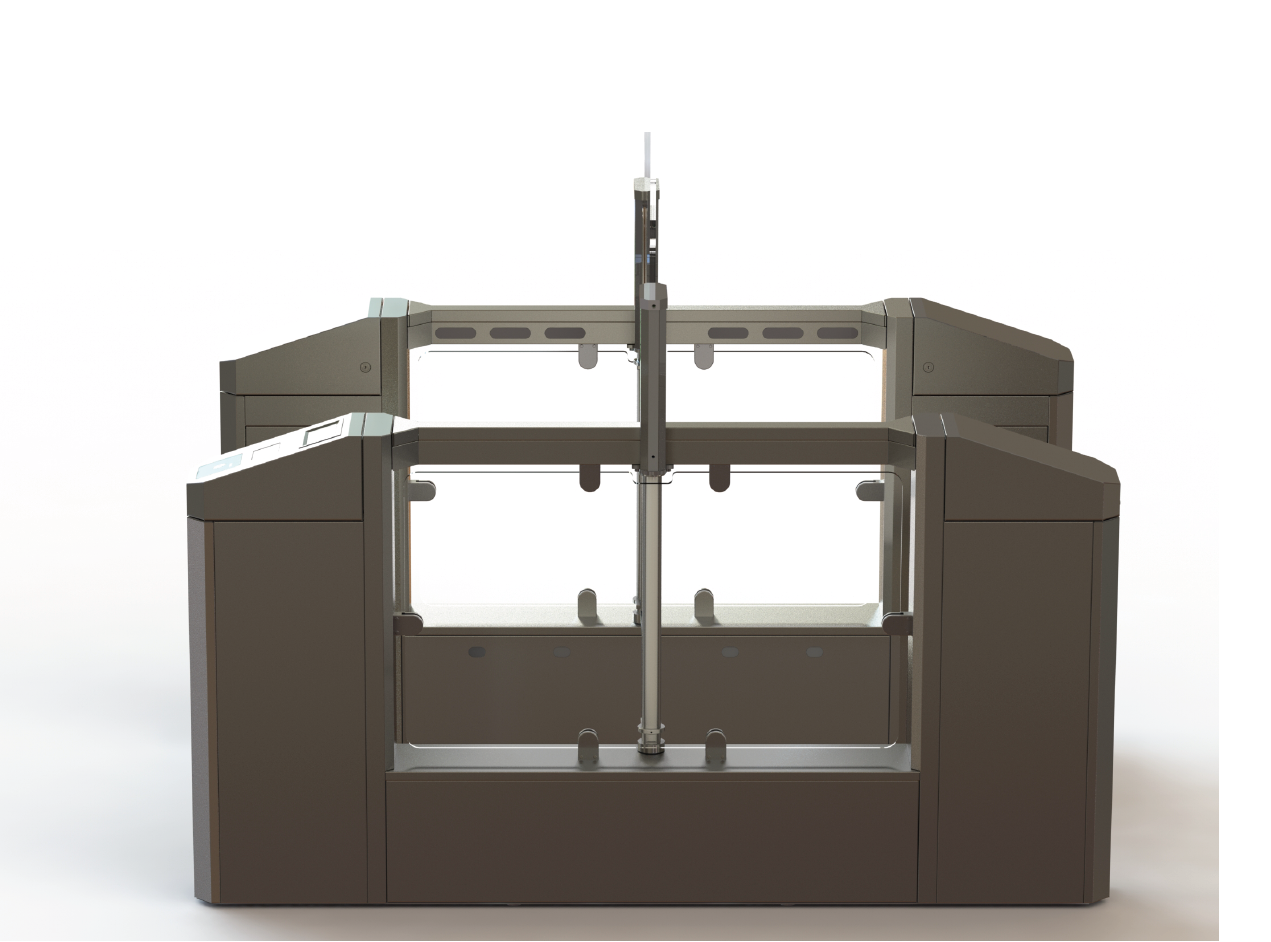

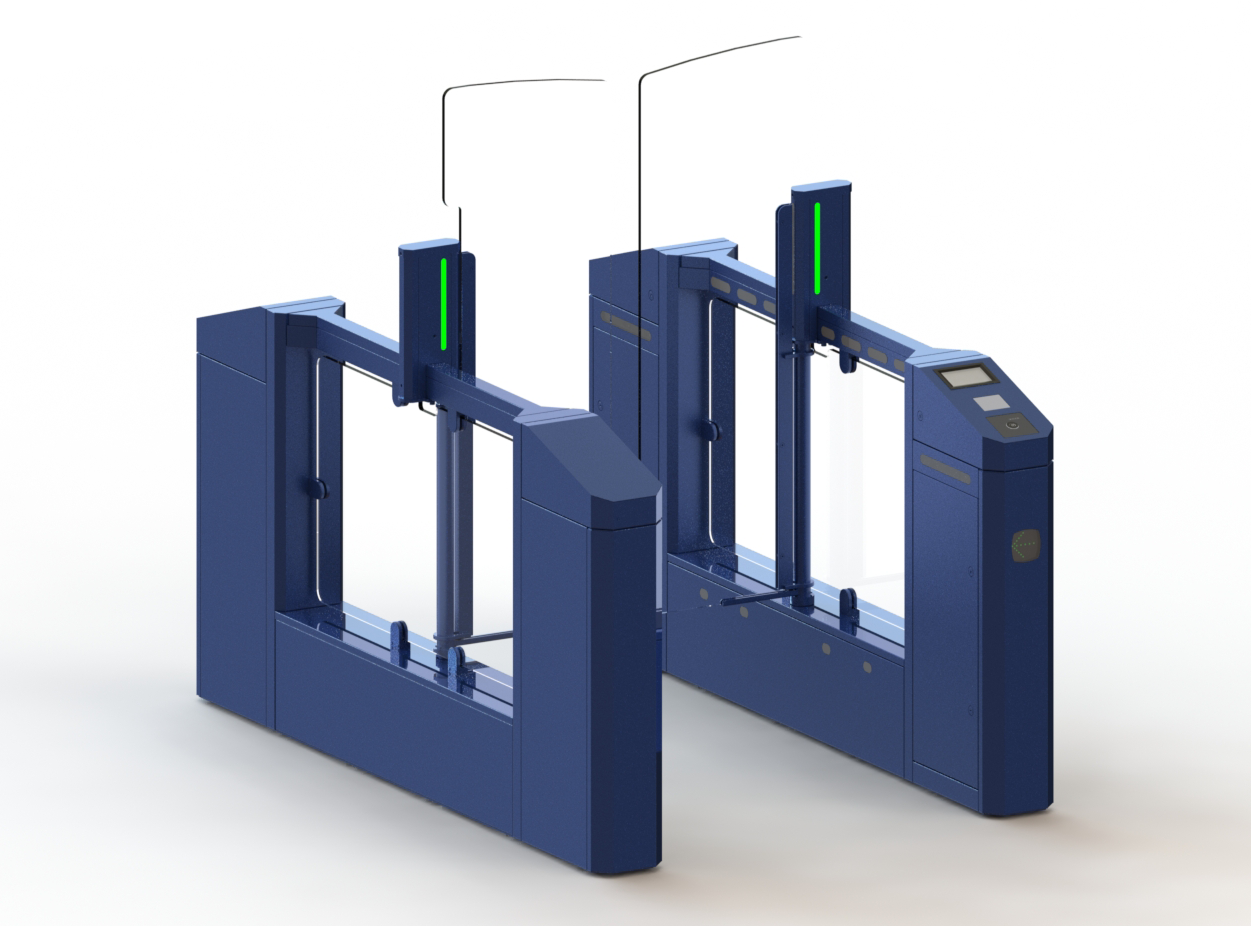

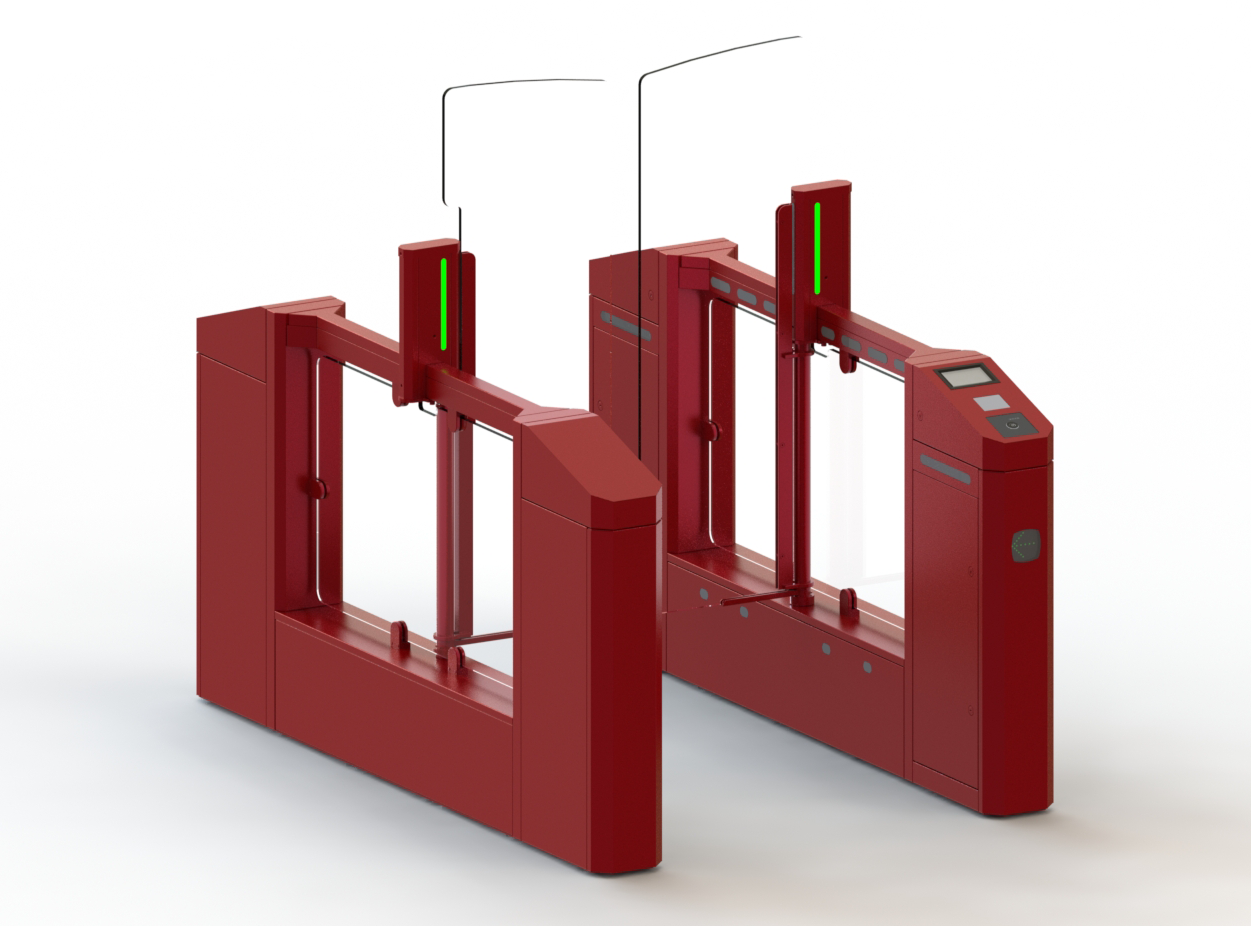

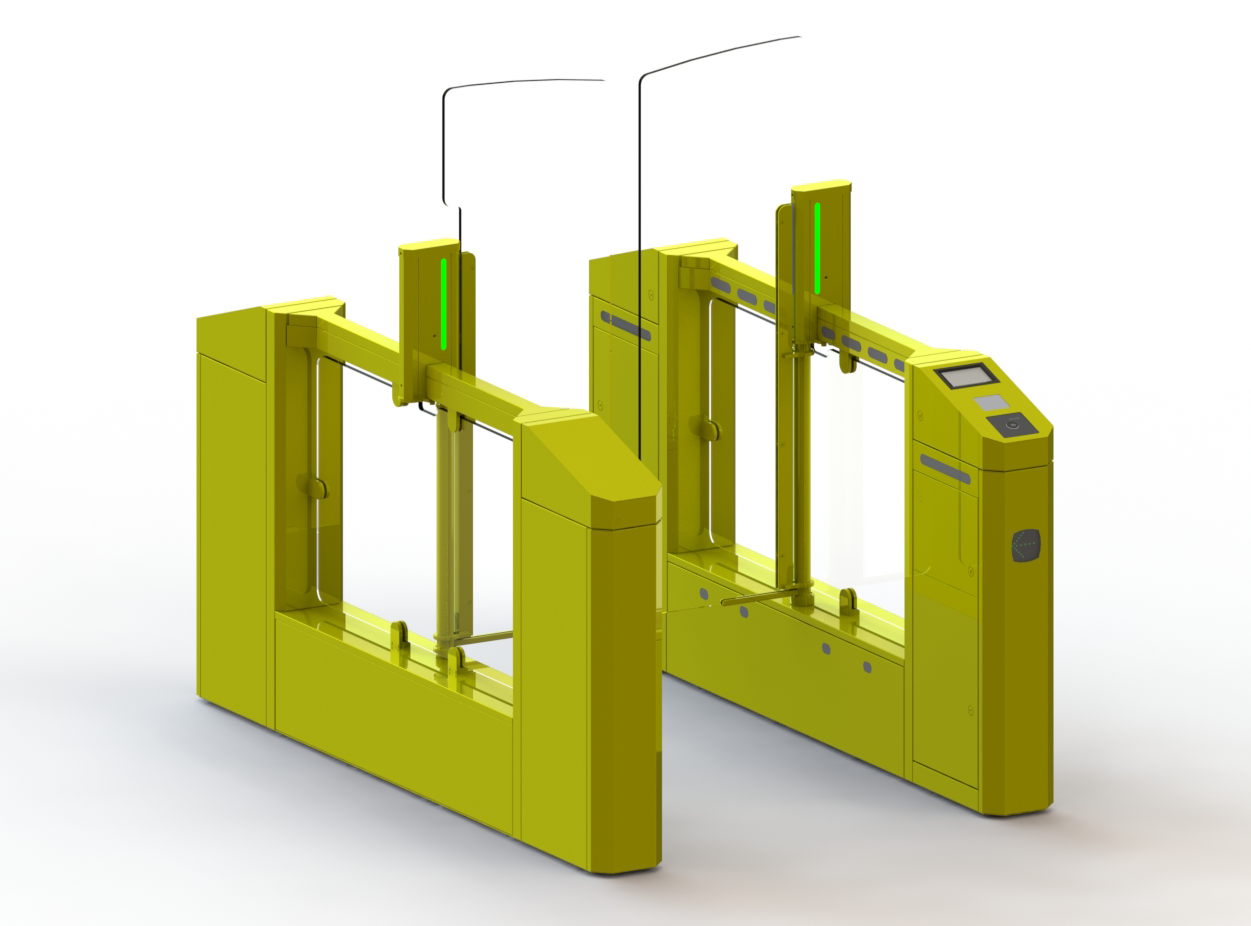

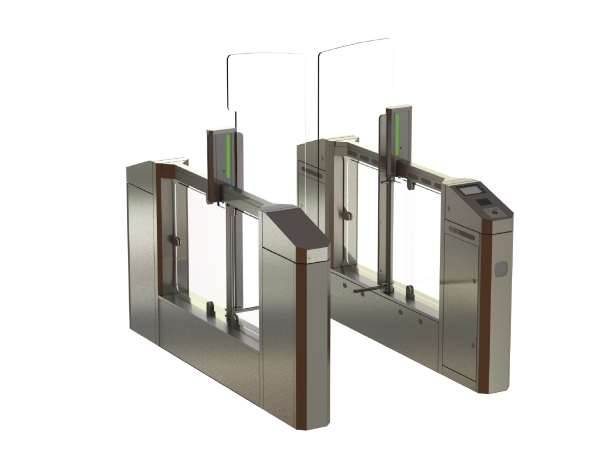

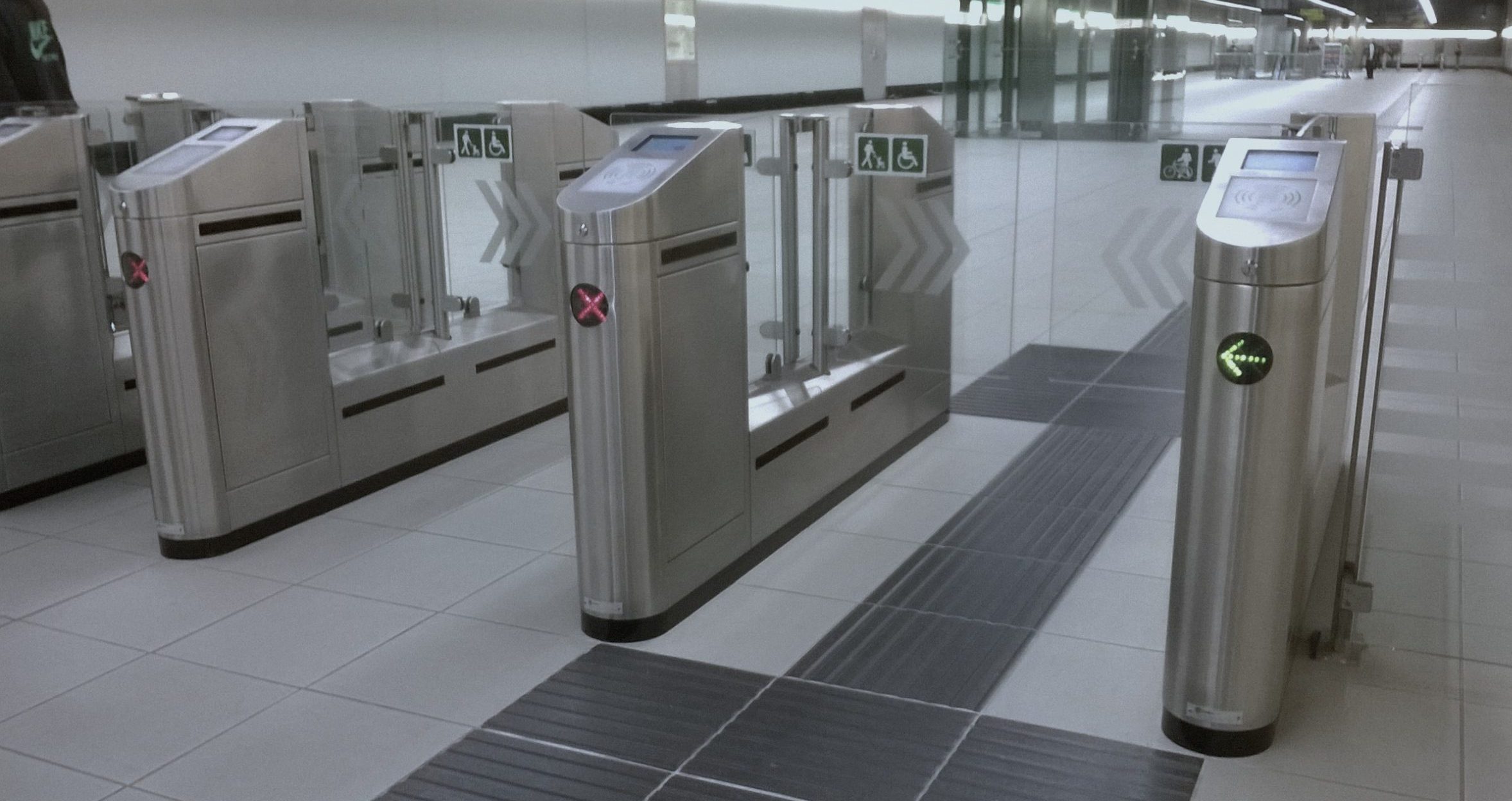

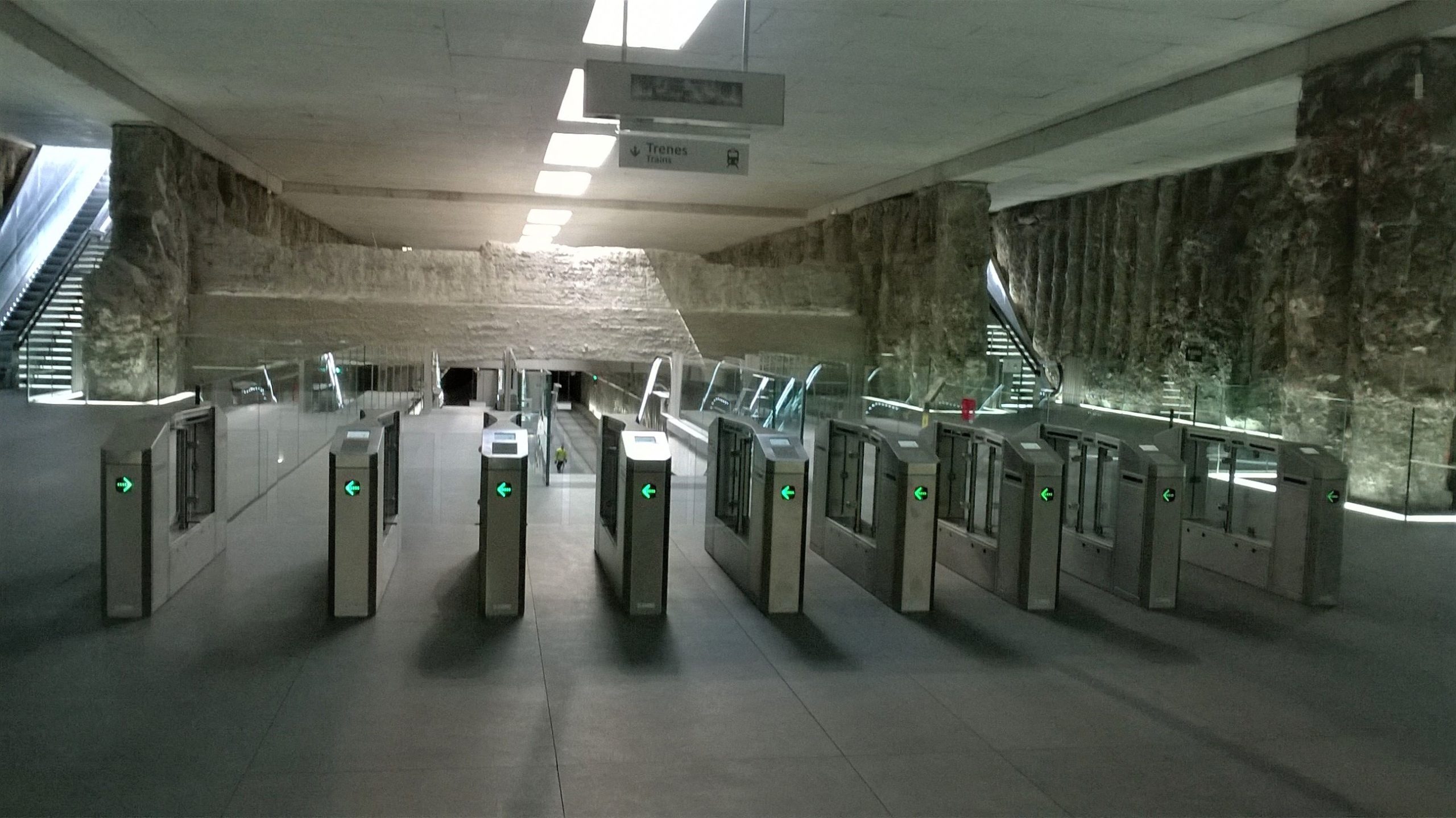

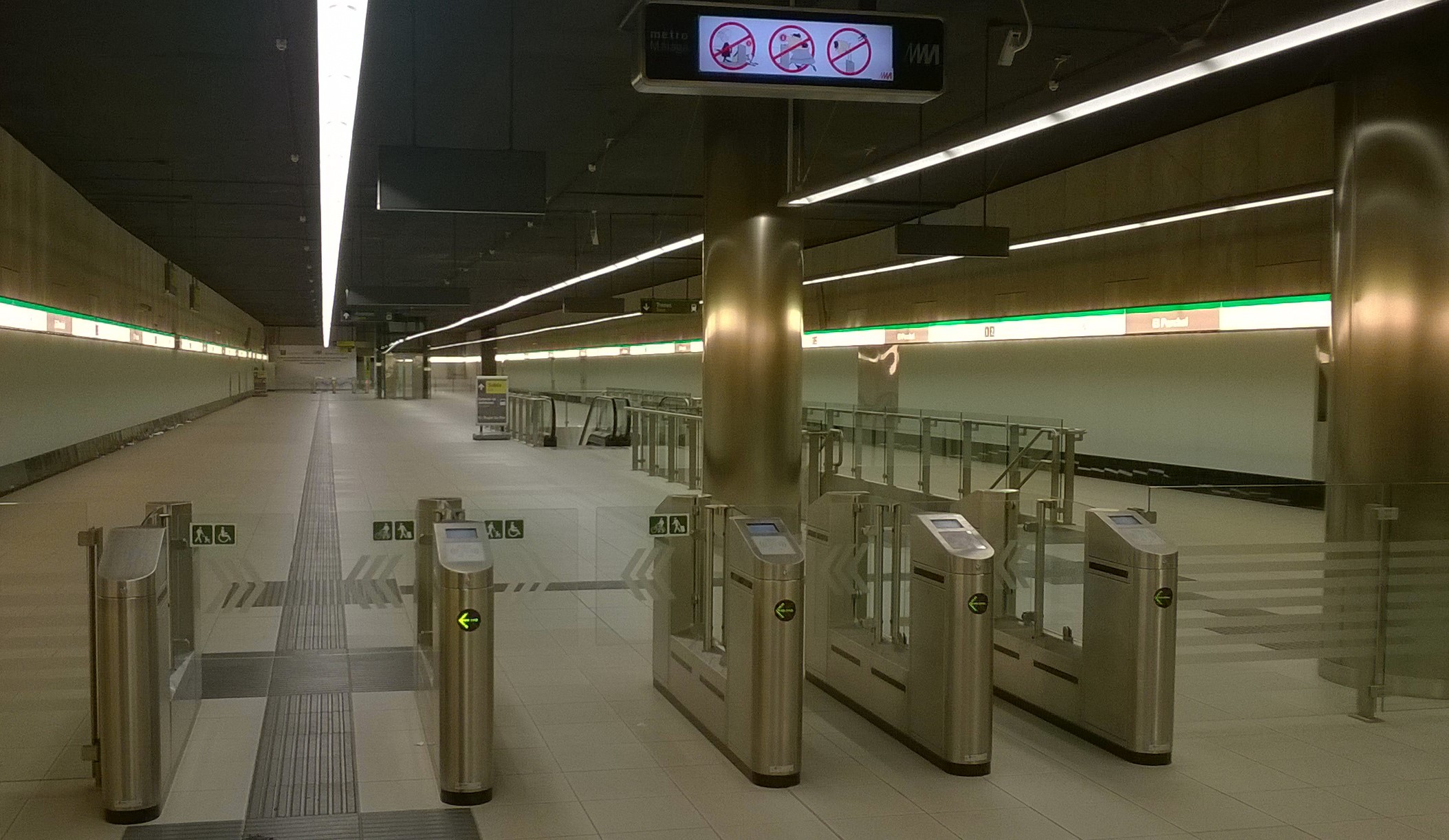

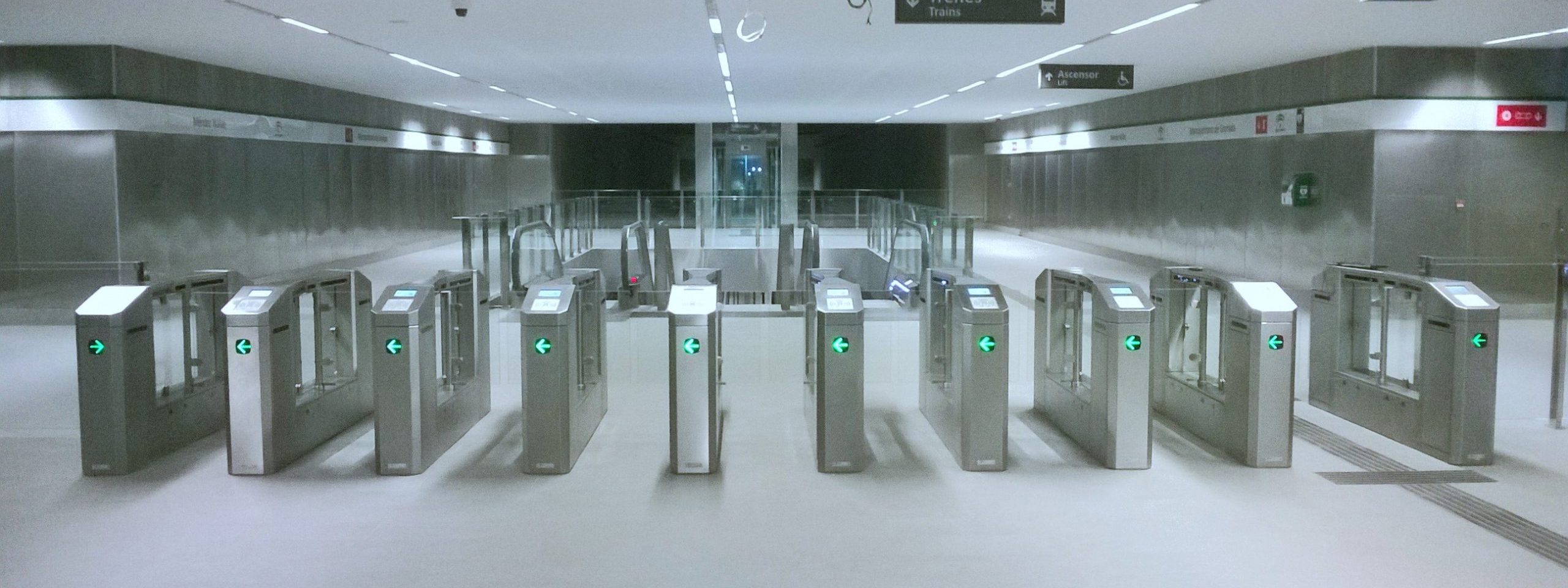

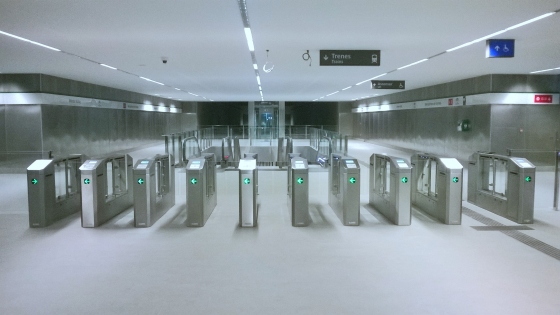

Couloir rapide de contrôle d'accès SlimLINE Transport
Le couloir rapide de contrôle d’accès à portes pivotantes SlimLINE Transport est conçu pour assurer le contrôle des entrées et sorties dans les transports. Sa conception allie design et sécurité, son coffre réduit facilite son intégration dans un environnement où les espaces sont limités.
Niveau de franchissabilité
Haute sécurité
Accès PMR
Appareils conçus pour gérer les accès dans les transports en commun et les sites nécessitant du contrôle et de la haute sécurité, à l'aide d'une identification et d'une validation.
- Dès qu’une autorisation est validée par un lecteur, la motorisation pilotée par une carte logique permet aux vantaux de libérer le passage.
- Un dispositif d’identification des formes (cellules) permet de contrôler l’utilisateur pendant son franchissement.
- Le passage fonctionne en mode normalement fermé (PNF), le vantail est fermé en stand-by et ne s’ouvre que si l’utilisateur est autorisé à franchir le passage.
- Toutes les configurations d’entrée et de sortie sont possibles : libre, contrôlée, interdite.
- Fonction anti-panique : en cas de coupure de courant, les vantaux s’ouvrent automatiquement pour libérer le passage.
- Lorsqu’un forçage sur les vantaux est détecté lors de leur rotation, la carte de pilotage détecte un surcouple et démarre une routine de sécurité.
- Le portillon est composé d’un coffre en acier inoxydable 304 épaisseur 2 mm brossé au grain de 220
- La largeur de passage peut être de 550/600 ou 900 mm
- La vitre inter-coffre est en verre trempé ou feuilleté (épaisseur 12 mm), elle est fixée par six pinces à verre
- Le support vantail est fabriqué en acier inoxydable
- Le vantail est en verre trempé (épaisseur 12 mm)
- MCBF : 5 millions de cycles (en respectant les préconisations de maintenance)
- MTBF : 160000 heures pour la carte de pilotage et 60000 heures pour l’automatisme et la signalétique
- MRT : 30 minutes (technicien sur site)
- Flux : 40 passages/minute en mode contrôlé ; 60 passages/minute en mode libre
- Temps d’ouverture et de fermeture : 0.5 à 1s (configurable durant la phase de validation du programme)
- Alimentation électrique : 220 VAC/+24 Vdc, 50/60 Hz, 2A (80 VA stand-by, 120 VA fonctionnement normal)
- Température de fonctionnement : -10°C à +55°C selon IEC 60068-2-78 (ajout chauffage pour les installations extérieures)
- Température de stockage : -20°C à +70°C selon IEC 60068-2-78
- Humidité : 0% à 90% humidité relative sans condensation selon IEC 60068-2-78
- Installation : intérieure et extérieure, IP54 selon IEC 60529
- Longueur Coffre 2000 mm
- Hauteur Coffre 1386 mm
- Largeur Coffre 200 mm
- Motoréducteur piloté en 24 V
- Frein électromagnétique alimenté en 24V.
Deux types de configurations sont définis :
- Un lecteur sans contact en entrée
- Deux lecteurs sans contact en entrée pour les PMR
- Pictogrammes avec LED hautes intensités pour indiquer aux usagers s’ils ont l’autorisation de passer
- Buzzer qui permet de générer des signaux sonores (70 dB) pour lutter contre la fraude ou signaler un défaut produit
- Compteur avec blocage sur Fréquentation Maximale Instantanée (FMI) atteinte
